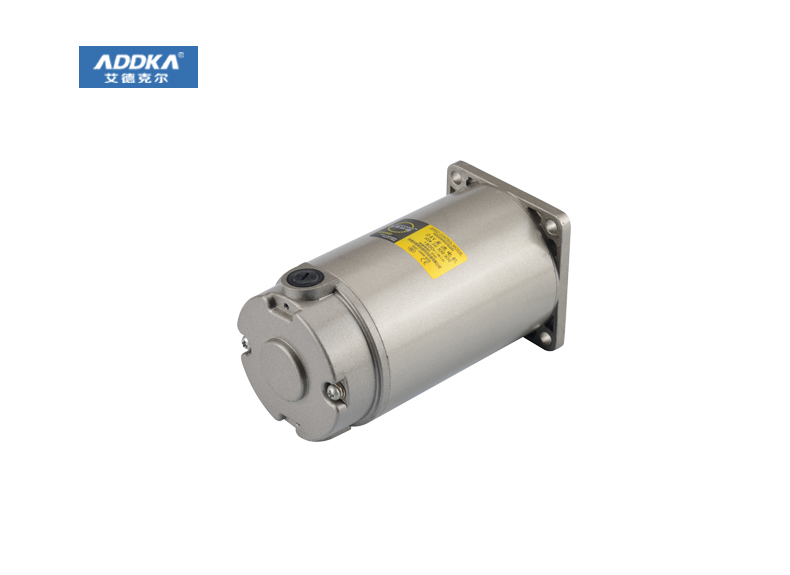

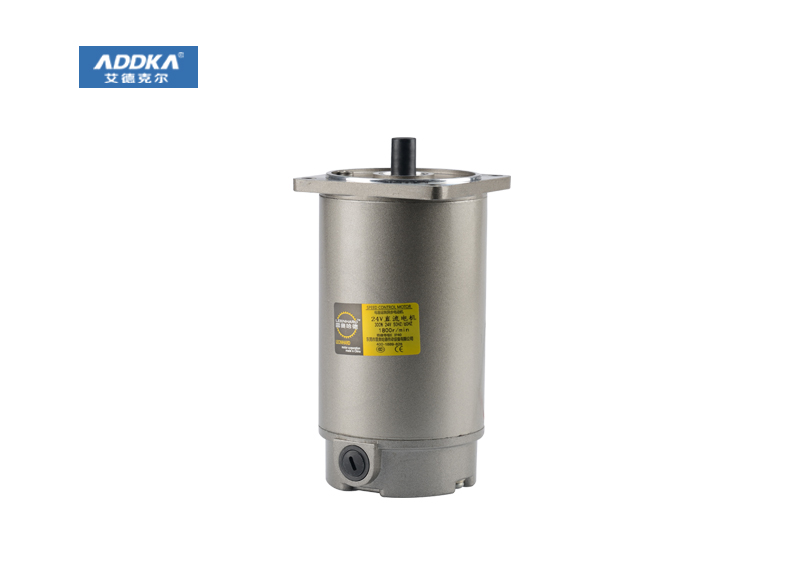

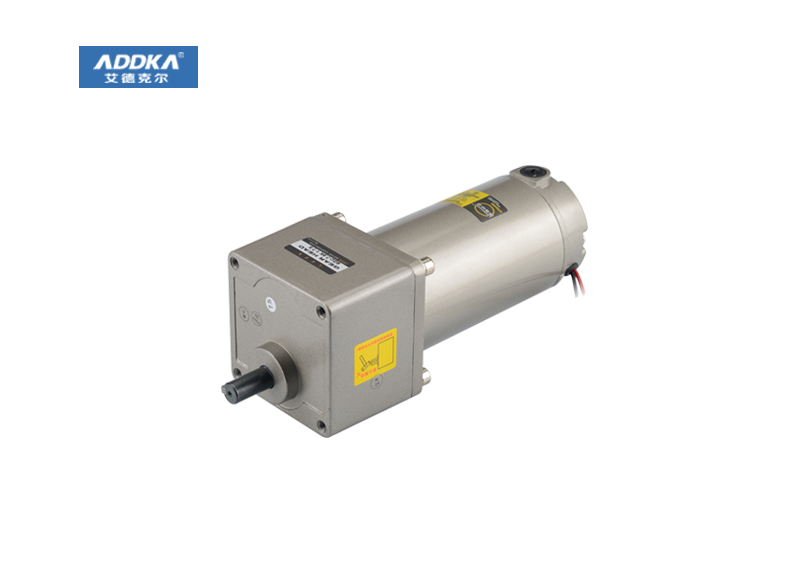

24v直流減速電機的靜態轉矩特性：當24v直流減速電機的線圈通過直流電時，帶負載轉子的電磁轉矩（與負載轉矩平衡產生的恢復電磁轉矩稱為靜態轉矩或靜態轉矩）與轉子功率角之間的關系稱為角度-靜態轉矩特性，這是電機的靜態特性。如下圖所示：
理論上，靜態扭矩曲線是正弦波，因為轉子是永磁體，產生的氣隙磁密度是正弦分布。這個角度-靜態扭矩特性是24v直流減速電機產生電磁扭矩能力的重要指標。最大扭矩越大越好，扭矩波形越接近正弦越好。事實上，磁極下有一個槽扭矩，這使得合成扭矩變形。例如，如果兩相電機的槽扭矩是靜態扭矩角度周期的4倍，并且添加到24v直流減速電機正弦的靜態扭矩中，則上圖所示的扭矩為
其中TL與TM每一個代表負載扭矩和最大靜態扭矩(或控制扭矩)，相應的功率角為θL和θM，這種位移角的變化決定了24v直流減速電機的位置精度。根據上述公式：
永磁24v直流減速電機和HB混合24v直流減速電機的步進角度θs前面的課程是：θs=180°/PNr，假如角度改為機械角度(弧度)，就會變成下型：
上式Nr它是轉子齒數或極對數，所以兩相電機θM=θs。
負載扭矩是電磁扭矩的負載(例如彈簧力或重物的提升力等。.如果電機向前和向后移動，將產生2θL提高角度偏差的位置精度，θL要小，因此，依據式θL=(2θM/π)arcsin(TL/TM)，應選擇最大靜態扭矩Tm大，步距角θs小24v直流減速電機，即高分辨率電機。θs=π/(2Nr)可知，要使θs越小，Nr越大越好。
此外，高分辨率24v直流減速電機的轉子結構大致分為PM型，VR型，HB有三種類型，其中HB最佳類型分辨率。
由于PM類型定子磁極是爪級結構之間的關系，24v直流減速電機機械加工限制了定子磁極的增加。HB型轉子表面無齒，N極和S極在轉子表面交替磁化，因此極數是極對數Nr，轉子磁極也是如此Nr還受到充磁機械的限制。VR型轉子齒數和HB當類型相同時，因為不使用永磁體，盡管有相同的類型Nr，但是步距角θs為HB類型的兩倍，因為沒有永磁極，最大扭矩是Tm比HB型小。
兩相24v直流減速電機外徑為42mm左右時，Nr=100齒，步距角0.9°，這是實際使用中最高的分辨率。Nr隨著電抗的增加，轉矩會在高速下降低。Nr=50，步距角為1.8°廣泛使用的電機。HB類型結構，全步進狀態步距精度為3%，24v直流減速電機運行角度θ=nθs，每個步驟中沒有累積誤差。如果電機速度足夠大，盡量提高n（θs提高24v直流減速電機定位精度。
